Podstawowe dane techniczne |
AVIAturn 20 |

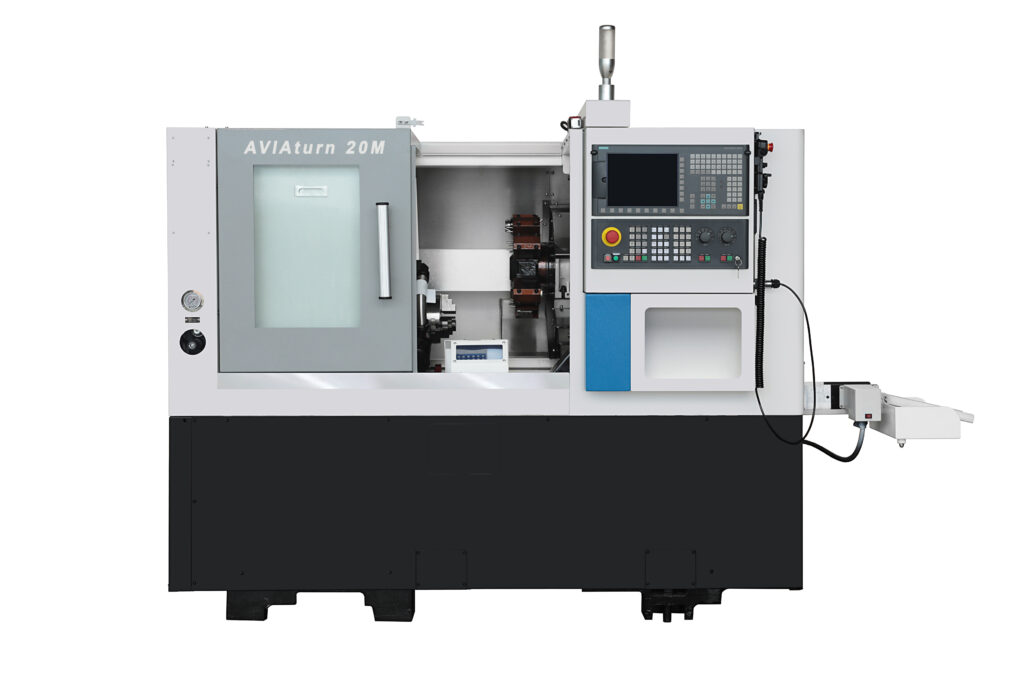

AVIAturn 20M |

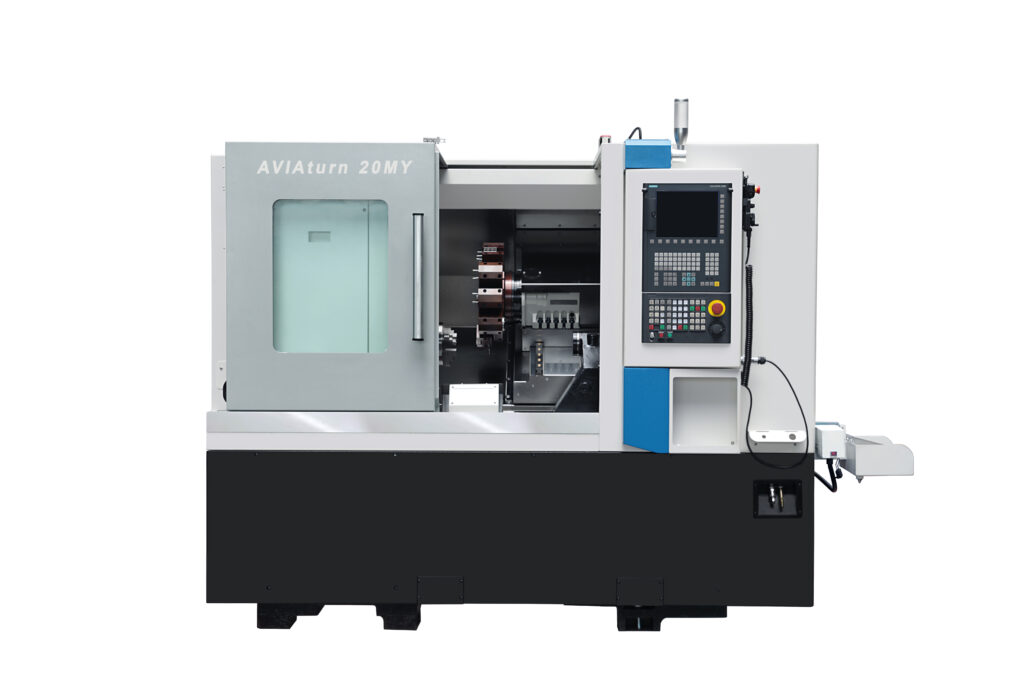

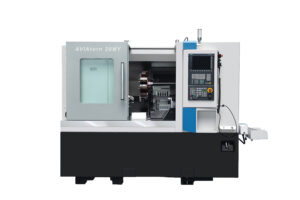

AVIAturn 20MY |
|
|
|
|
|
|
|
PRZESTRZEŃ ROBOCZA: |
|
|
|
|
|
Przelot nad łożem |
mm |
450 |
450 |
500 |
|
Maks. średnica toczenia nad suportem |
mm |
230 |
230 |
240 |
|
Maks. średnica toczenia w uchwycie |
mm |
310 |
260 |
240 |
|
Maks. długość toczenia |
mm |
360 |
290 |
350 |
|
Maks. średnica obrabianego pręta |
mm |
45 |
45 |
45 |
|
|
|
|
|
|
|
ELEKTROWRZECIONO: |
|
|
|
|
|
Końcówka wrzeciona |
typ |
A2-5 |
A2-5 |
A2-5 |
|
Maks. obroty wrzeciona |
obr/min |
5000 |
5000 |
5000 |
|

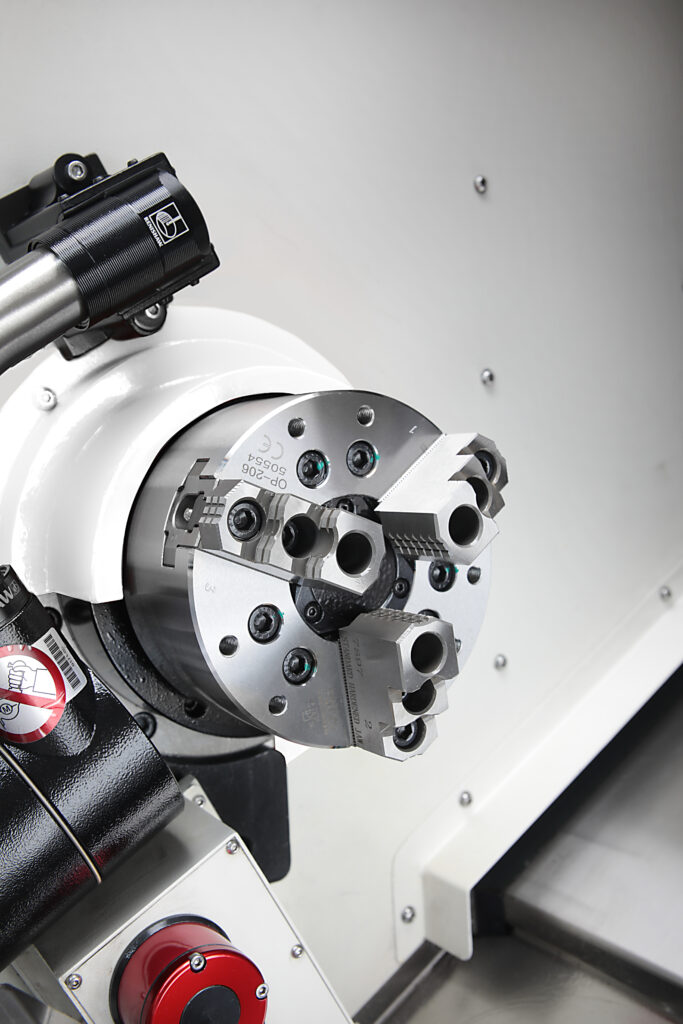

Średnica uchwytu 3-szczękowego |
mm |
168 |
168 |
168 |
|
Przelot wrzeciona |
mm |
56 |
56 |
56 |
|
Moc silnika napędu wrzeciona S1/S3(25%) / Smax* |
kW |
12,3/20/25 |
12,3/20/25 |
12,3/20/25 |
|
Moment na wrzecionie S1/S3(25%)/Smax* |
Nm |
39/60/110 |
39/60/110 |
439/60/110 |
|
|
|
|
|
|
|
OSIE: |
|
|
|
|
|
Przesuw w osi X |
mm |
155 |
155 |
-120 |
|
Przesuw w osi Z |
mm |
362 |
290 |
360 |
|
Przesuw w osi Y |
mm |
– |
– |
±40 |
|
Szybki przesuw X / Z / Y |
m/min |
25/30/- |
25/30/- |
25/30/10 |
|
|
|
|
|
|
|

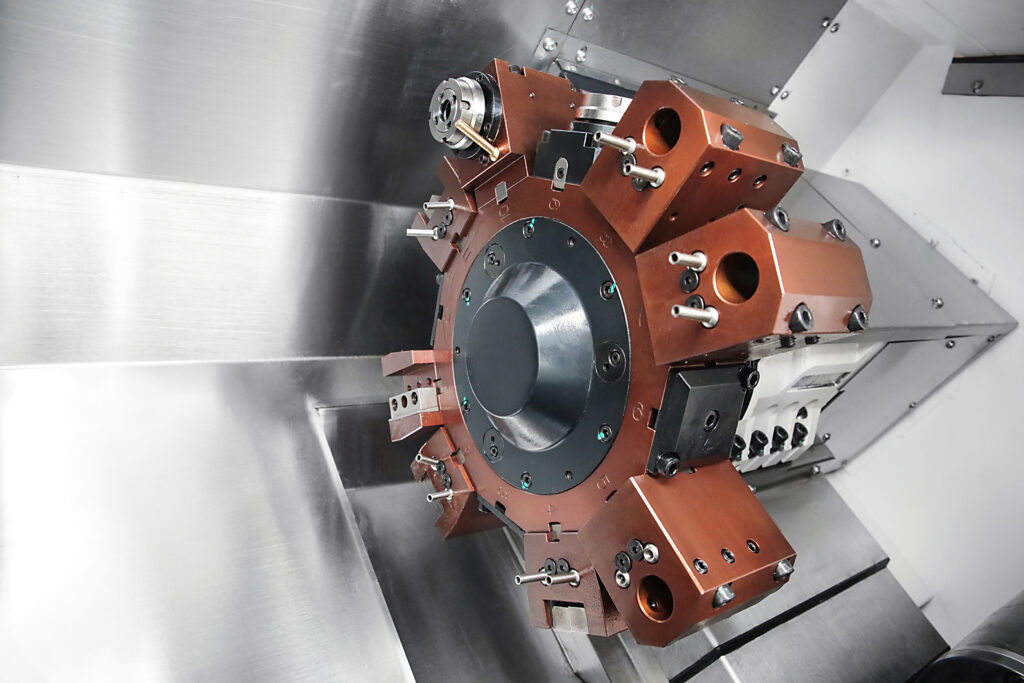

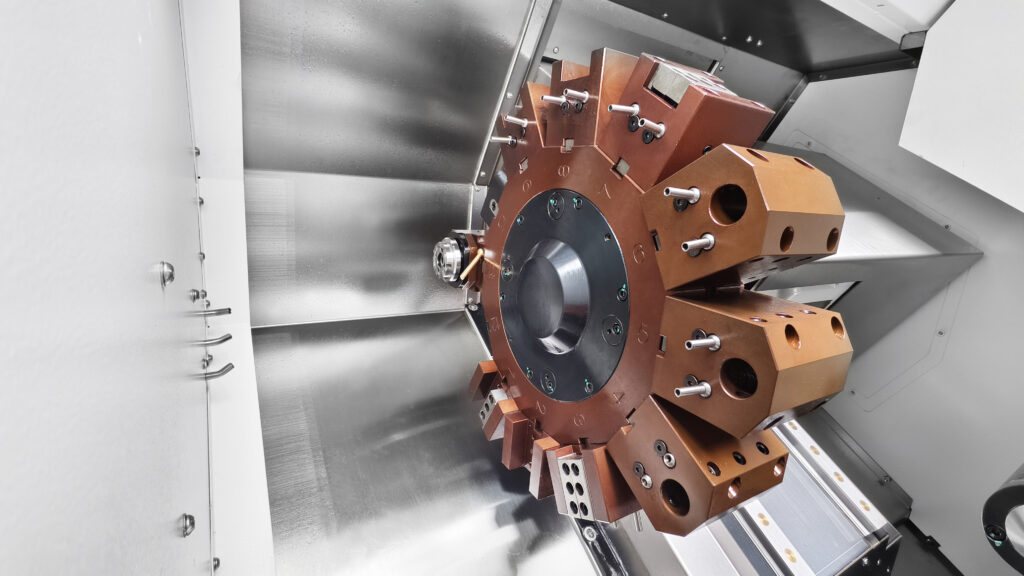

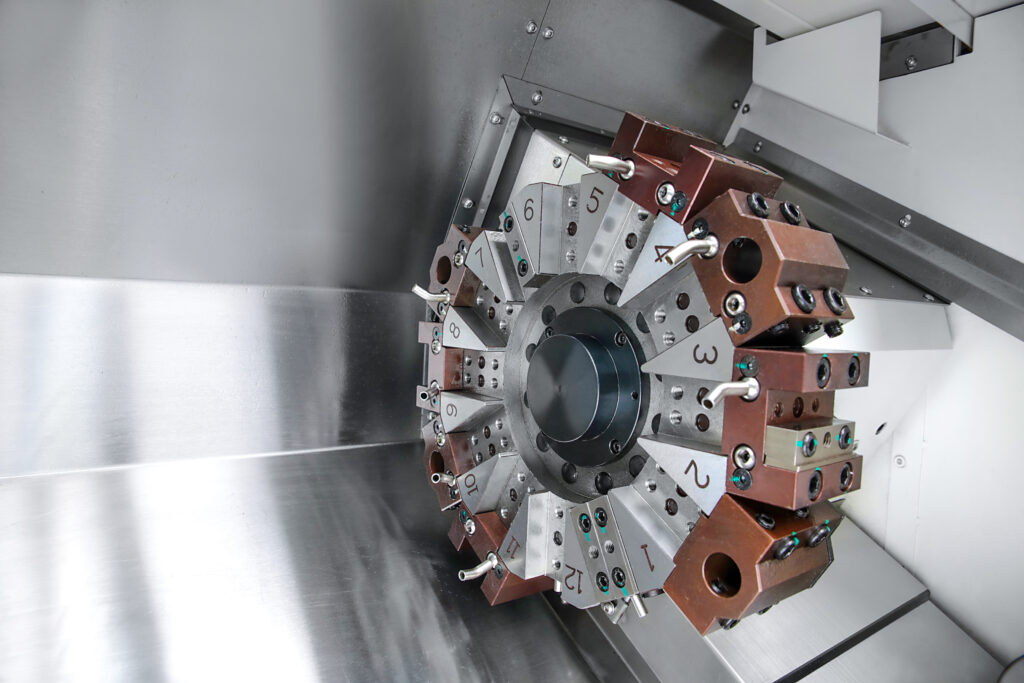

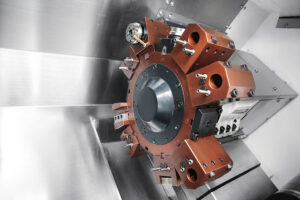

GŁOWICA REWOLWEROWA: |
|
|
|
|
|
Liczba gniazd / liczba gniazd dla oprawek napędzanych |
szt. |
12/- |
12/12 |
12/12 |
|
System mocowania narzędzia standard |
typ |
bezpośrednie + BOT |
BMT 40 |
BMT 45 |
|
Trzonek narzędzia |
mm |
20 x 20 |
20 x 20 |
20 x 20 |
|
Maks. średnica wytaczadła |
mm |
25 |
25 |
25 |
|
Maks. obroty silnika napędu narzędzi SIEMENS / FANUC |
obr/min |
– |
4000 / 4000 |
4000 / 4000 |
|
Moc silnika napędu narzędzi SIEMENS / FANUC |
KW |
– |
2,3 / 2,7 |
2,3 / 2,7 |
|
Moment silnika napędu narzędzi SIEMENS S1/S3(25%)/Smax |
Nm |
– |
11/18/33 |
11/18/33 |
|
Moment silnika napędu narzędzi FANUC S1/S3(25%)/Smax |
Nm |
– |
12/20/46 |
12/20/46 |
|
|
|
|
|
|
|

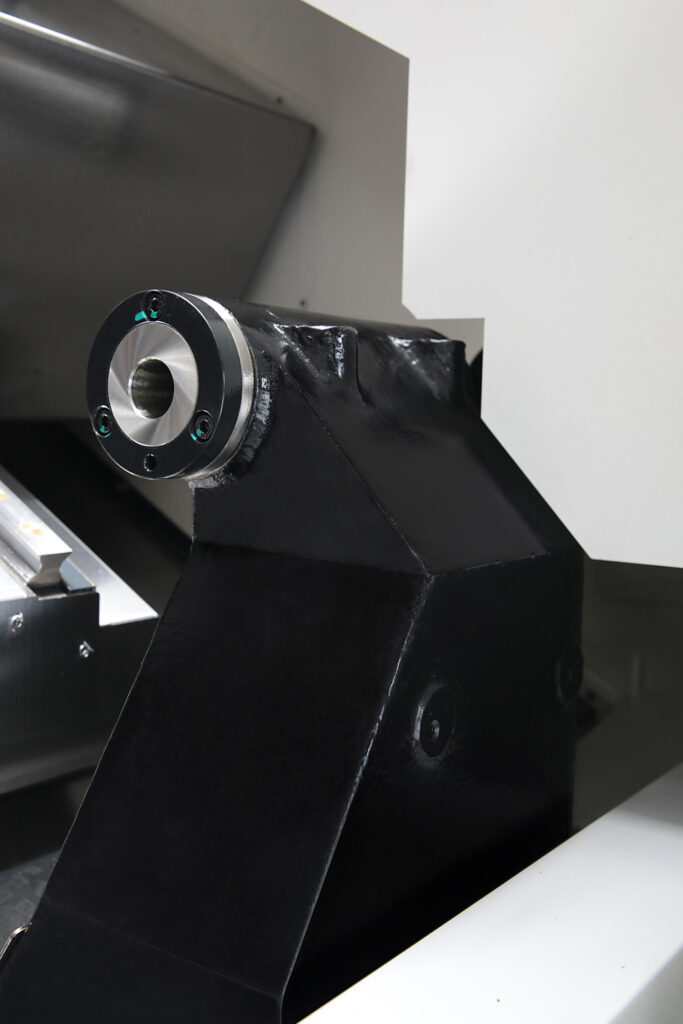

KONIK: |
|
|
|
|
|
Przesuw |
mm |
360 |
360 |
390 |
|
Gniazdo pod kieł obrotowy |
MK |
4 |
4 |
4 |
|
Realizacja przesuwu konika |
|
servo, programowalny |
servo, programowalny |
servo, programowalny |
|
|
|
|
|
|
|
STEROWANIE CNC: |
|
|
|
|
|
SIEMENS |
typ |
SINUMERIK 828D 10,4″ |
SINUMERIK 828D 10,4″ |
SINUMERIK 828D 10,4″ |
|
FANUC (opcja) |
typ |
FANUC 0i-TF Plus 10,4″ |
FANUC 0i-TF Plus 10,4″ |
FANUC 0i-TF Plus 10,4″ |
|
|
|
|
|
|
|
DANE OGÓLNE: |
|
|
|
|
|
Wymiary: L x W x H bez transportera wiórów |
mm |
1840x1708x1710 |
1990x1708x1710 |
2190x1903x1788 |
|
Waga c.a. |
kg |
2400 |
2450 |
3000 |
|
Całkowita moc zainstalowana* |
kVA |
c.a. 20 |
c.a. 20 |
c.a. 22 |
|
*for SIEMENS 828D |
|
|
|
|
| STANDARD: |
- cyfrowe serwonapędy osi i wrzeciona,
- 3 – szczękowy, mechaniczny uchwyt samocentrujący Ø168 mm,
- komplet szczęk twardych i miękkich,
- przelotowy, hydrauliczny cylinder uchwytu,
- prowadnice toczne wałeczkowe w osiach X, Y i Z,

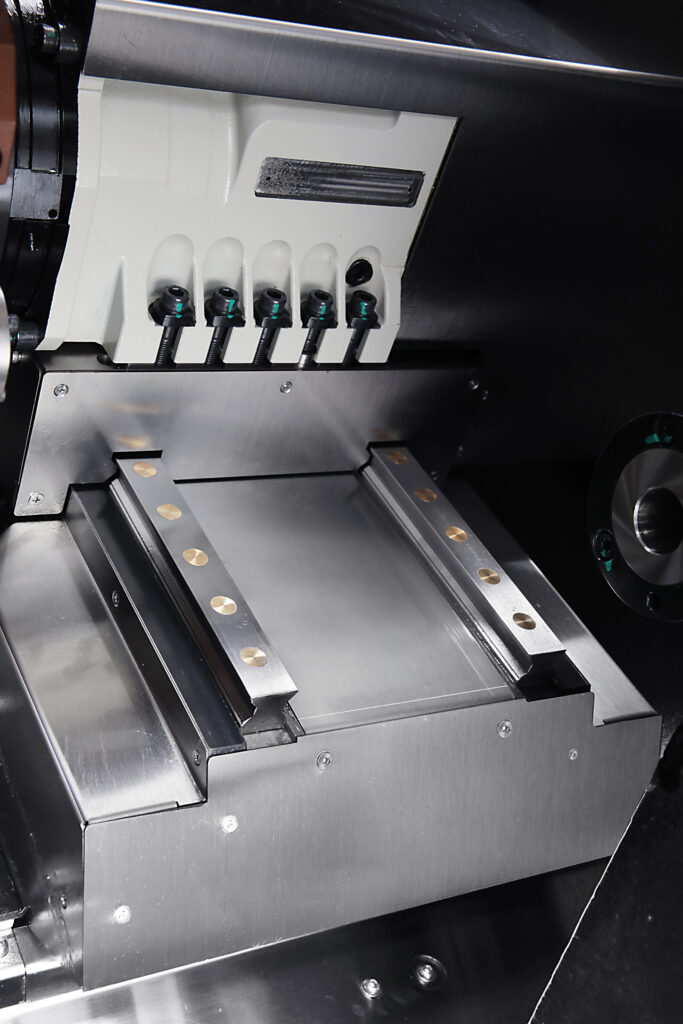

- teleskopowe osłony prowadnic ze stali nierdzewnej,
- dwustronnie łożyskowane przekładnie śrubowe toczne z podwójną nakrętką,
- system automatycznego smarowania przekładni i prowadnic,
- system wodnego chłodzenia z doprowadzaniem chłodziwa przez tarczę głowicy,
- kieł obrotowy MK4 do konika,
|
- pompa chłodziwa,
- separator zużytego oleju,
- elektroniczne kółko ręczne,
- przycisk nożny do sterowania uchwytem,
- pełna kabina z instalacją oświetleniową,
- 3-kolorwa lampa sygnalizacyjna,
- Instrukcja użytkownika i oprogramowania w jęz. polskim,
- deklaracja zgodności CE,
- elementy do ustawienia obrabiarki na hali,
- pakiet startowy narzędzi.
|
| OPCJE: |
- sonda narzędziowa,
- transporter wiórów (wyrzut do tyłu),
- chwytak obrobionych części z pojemnikiem,
- uchwyt tulejkowy z zestawem tulejek,
- podajnik pręta,
- uchwyt do wyciągania pręta,
|
- separator oparów z wnętrza kabiny,
- oprawki narzędziowe,
- oprogramowanie CAD/CAM,
- automatyzacja (bramka, robot, cobot),
- inne według uzgodnień.
|
